Фильтр-влагоотделитель "Сова-2000А" Ду 100

Система отделения водомасляных аэрозолей «СОВА», предназначена для удаления из сжатого воздуха твёрдых
микрочастиц и сконденсировавшихся капель влаги и масла. Для качественной работы, в систему «СОВА» должен
поступать сжатый воздух охлаждённый, как минимум, до температуры окружающего воздуха, или «СОВА»
устанавливается в непосредственной близости у потребителя.
«СОВА» должна монтироваться таким образом, чтобы под ней было свободное пространство для ёмкости сбора
конденсата, приблизительно 0,5м и столько же сверху для смены фильтрующих элементов. «СОВА» может
комплектоваться ножками-опорами, если гибкая подводка, а в случае врезки в магистраль кронштейны установить
под входной и выходной патрубки или опоры днища. При повышенной температуре сжатого воздуха, возможна
поставка предохладителя. При установке вне отапливаемого помещения, дополнительно предусматривается
электрообогрев.

Описание 3-х ступенчатого механизма очистки сжатого воздуха
Первая ступень. В предварительной камере с помощью системы отбойников происходит разделение потока
воздуха, водомасляной аэрозоли и механических загрязнений, которые под действием центробежных сил отделяются
вниз.
Вторая ступень. Сжатый воздух, частично очищенный, направляется вверх в фильтрующую камеру, повторно
завихряется в циклоне где капли воды и аэрозоли сначала отбрасываются на стенки, затем собираются и стекают в
предварительную камеру.
Третья ступень. Поток воздуха с оставшимися парами воды и масла проходит через фильтрующий элемент, где
аэрозоль постепенно коалесцируют (укрупняются) на фильтрующей перегородке, образуя большие капли. Для
удержания капель и предотвращения генерации вторичного аэрозоля установлен барьерный брызгоулавливающий
слой, по которому капли стекают вниз.

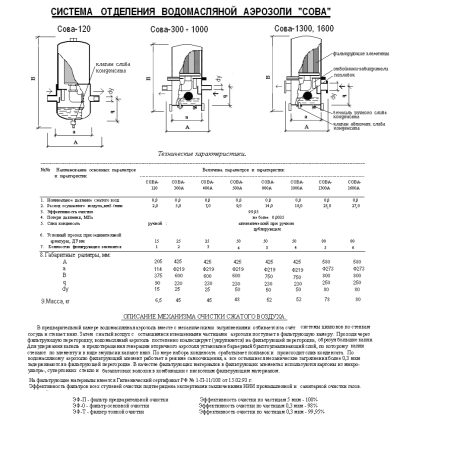

По мере набора конденсата срабатывает поплавок и происходит слив конденсата. «СОВА-300», (рис.1)
Класс очистки – не хуже II по ГОСТ 17433-80.
